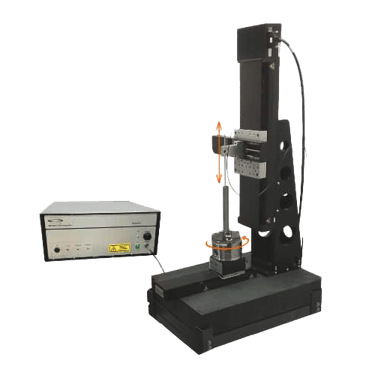

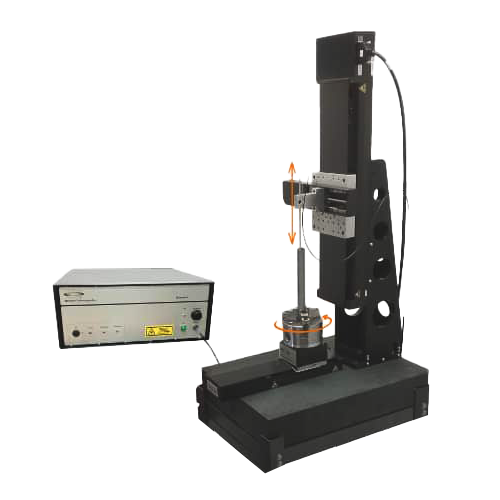

O NOVACAM TUBEINSPECT é um sistema modular de medição óptica sem contato que oferece medições 3D com precisão micrométrica de interiores e exteriores de tubos, cilindros ou canos.
Sua sonda lateral de pequeno diâmetro alcança o interior dos tubos para adquirir toda a sua geometria interna.
Principais recursos:
Mede todos os detalhes dimensionais do diâmetro interno (ID) e do diâmetro externo (OD) de tubos, incluindo:
Rebaixos
Chanfros
Roscas
Raios (rifling)
Cavidades para anéis de vedação (O-ring grooves)
Estrias (splines)
Superfícies planas (lands)
Bordas chanfradas ou arredondadas (edge breaks)
Permite inspeção automatizada totalmente configurável
Mede defeitos dimensionais ou de superfície, como porosidades, trincas e riscos
Realiza medições de dimensões, rugosidade e espessura de revestimentos semitransparentes
OPTICAL 3D PROFILOMETER
O sistema NOVACAM OPTICAL 3D PROFILOMETER é baseado em fibra óptica e oferece:
Medições 3D com precisão micrométrica
Geometria dimensional – parâmetros GD&T
Medição de rugosidade
Detecção de defeitos – trincas, riscos
Medição de espessura em materiais semitransparentes

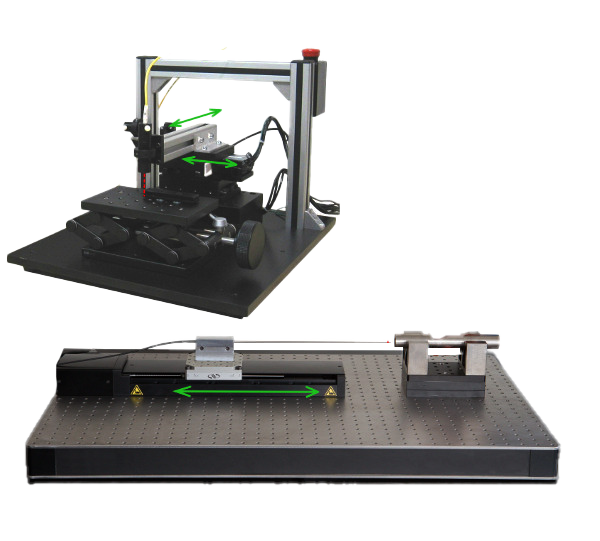

Opção para escanear até mesmo superfícies de difícil acesso:
Sonda lateral escaneia dentro de furos e outros espaços estreitos
Sonda frontal também disponível
Sondas baseadas em fibra óptica, fáceis de integrar a estágios de precisão, CMMs de terceiros, máquinas CNC ou robôs, para dar suporte à fabricação contínua em alto volume
Inspeção automatizada totalmente configurável
Vale destacar que a mesma sonda pode ser usada para medir dimensões, rugosidade, defeitos e/ou espessura.
BOREINSPECT

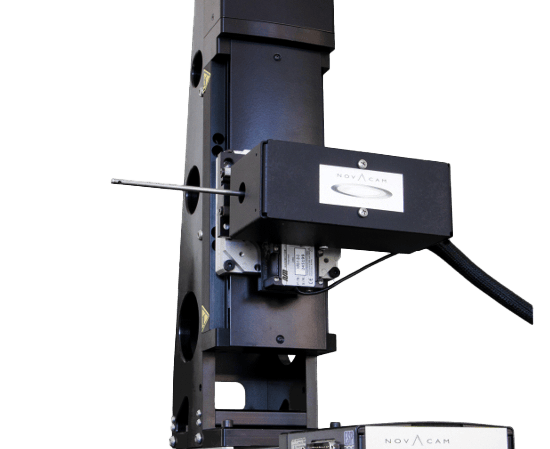

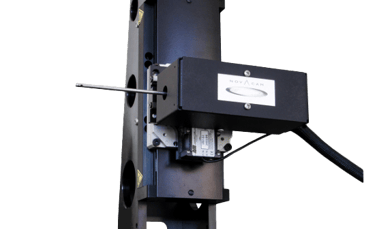

O NOVACAM BOREINSPECT é um sistema modular de medição óptica sem contato, que fornece medições 3D com precisão micrométrica de interiores de furos e outros espaços de difícil acesso.
Sua sonda de varredura rotacional entra facilmente em espaços apertados para adquirir toda a geometria interna em alta velocidade.
Principais recursos:
Mede características do diâmetro interno (ID), incluindo:
Rebaixos
Chanfros
Roscas
Raios (rifling)
Cavidades para anéis de vedação (O-ring grooves)
Estrias (splines)
Superfícies planas (lands)
Bordas chanfradas ou arredondadas (edge breaks)
Permite medição automatizada de furos totalmente configurável
Gera dados de nuvem de pontos 3D para cálculo de parâmetros GD&T
Mede defeitos dimensionais ou de superfície, como porosidades, trincas, rebarbas ou riscos
Realiza medições de rugosidade e espessura de revestimentos semitransparentes
TUBEINSPECT
Sistemas - Novacam
O NOVACAM SURFACEINSPECT é um sistema modular de metrologia 3D sem contato que:
Realiza medições de superfícies com resolução micrométrica em materiais como: metal, plástico, vidro, cerâmica, silício, polímeros, adesivos, compósitos, líquidos, tecidos biológicos, entre outros.
Permite inspeção automatizada totalmente configurável
Suporta especificações definidas pelo usuário para:
Dimensionamento e tolerâncias geométricas (GD&T)
Rugosidade
Ondulações (waviness)
Detecta defeitos como rebarbas, riscos, porosidades, etc.
Mede espessura de materiais semitransparentes, incluindo polímeros e amostras/tecidos biológicos

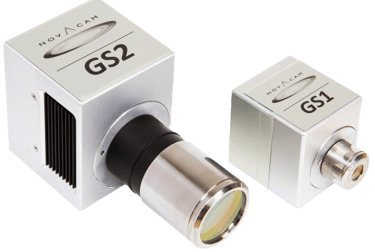

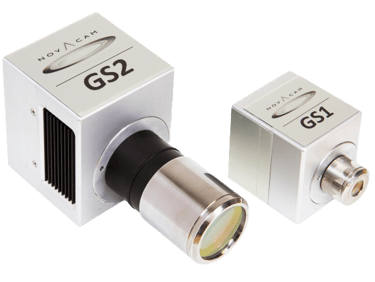

O scanner galvo do SURFACEINSPECT realiza a aquisição das superfícies de forma raster.
Campos de visão (FOV) padrão de até 85 x 85 mm
Amostras maiores podem ser adquiridas movimentando o scanner galvo e/ou a amostra com o uso de estágios lineares
EDGEINSPECT
O NOVACAM EDGEINSPECT é um sistema modular de metrologia 3D sem contato que:
Mede, com precisão micrométrica, qualquer tipo de aresta: arestas de corte, arestas internas ou externas, arestas em furos circulares, arestas retas, entre outras.
Permite especificações definidas pelo usuário, incluindo:
Dimensionamento e tolerâncias geométricas (GD&T)
Requisitos de arredondamento de bordas (edge break)
Medição de ângulos
Rugosidade
Permite inspeção automatizada totalmente configurável
Detecta defeitos superficiais de tamanho micrométrico, como rebarbas, riscos e porosidades
Pode medir espessura de revestimentos semitransparentes
A sonda de varredura galvo do EDGEINSPECT adquire superfícies em padrão raster
Campos de visão (FOV) padrão de até 85 x 85 mm
Amostras maiores podem ser adquiridas movimentando o scanner galvo e/ou a amostra com o uso de estágios lineares
SURFACEINSPECT
NON-CONTACT CMM

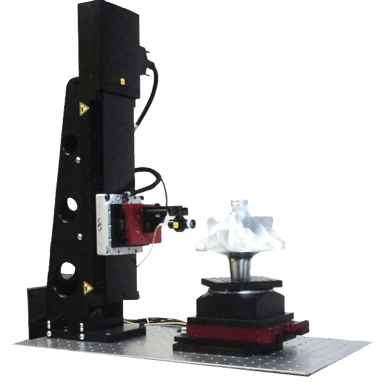

Os sistemas NOVACAM CMM sem contato oferecem alto desempenho tanto em laboratório quanto na produção.
Principais recursos:
Alta precisão: medições com resolução melhor que 1 µm
Aquisição rápida: de 2.100 a 100.000 pontos 3D por segundo
Inspeção simultânea: dimensões e superfícies
Sondas de fibra óptica pequenas: até 0,5 mm de diâmetro para acessar espaços estreitos
Automação fácil: medição guiada por joystick
Robustez e portabilidade: sondas compactas permitem inspeção em ambientes hostis; estações portáteis de até 10 kg disponíveis
Interface intuitiva
Usuários iniciantes se adaptam rapidamente ao software avançado de metrologia
Controle simples via joystick
Recursos como laser pointer e feedback sonoro simulam a experiência de uma CMM convencional
Aplicações
Medição de qualquer tipo de material: transparente, opaco, polido, rugoso ou difusivo
Controle de qualidade com mapas de desvio, GD&T, planicidade, rugosidade, espessura, paralelismo, perpendicularidade, circularidade, simetria, perfil de linha, angulosidade, cilindricidade e vibração
OCT

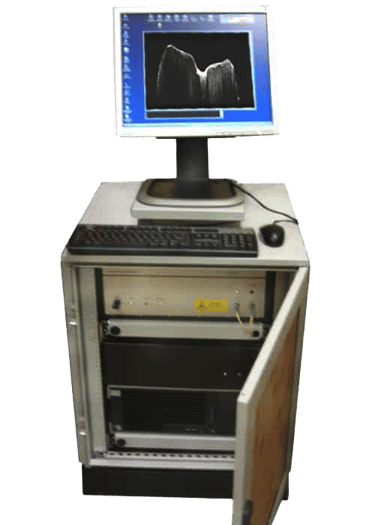

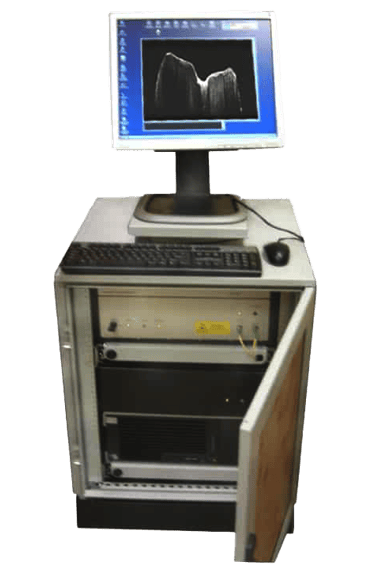

Os sistemas NOVACAM dOCTor oferecem imagens de tecido não invasivas de altíssima qualidade em 2D e 3D. São ideais para:
Imagens in vivo
Imagens de pequenos animais
Engenharia e visualização de tecidos
Biologia do desenvolvimento
Os sistemas dOCTor estão disponíveis nas configurações swept-source (SS) OCT e time-domain (TD) OCT, atendendo a diferentes necessidades de imagem para diversas aplicações.
